Trên bản vẽ kiến trúc, một căn bếp Gaggenau trông như các mảng panel liền mạch. Trên công trường, sự liền mạch đó phụ thuộc vào hố lắp đặt chính xác đến milimet: chiều sâu hố, khe thông gió quanh cánh cửa, độ lồi panel so với mép tủ, và khoảng hở giữa hai thiết bị đặt cạnh nhau. Sai một trong các thông số này — máy nén tủ lạnh chạy quá tải, lò không đạt góc mở cửa 90°, hoặc panel bếp không nằm phẳng với đá — và toàn bộ ngôn ngữ thiết kế sụp đổ.
Bài viết này tổng hợp quy chuẩn lắp đặt mà đội ngũ Le Phan Living truyền đạt cho kiến trúc sư và đơn vị thi công khi triển khai hệ thống thiết bị bếp Gaggenau trong biệt thự và căn hộ penthouse. Nguồn tham chiếu: tài liệu Models & Dimensions chính thức của Gaggenau — không phải quy tắc "ước lượng" từ thiết bị âm tủ phổ thông.
Tỷ Lệ Vàng Trong Kiến Trúc Bếp: Quy Chuẩn Âm Tủ Độc Bản Của Gaggenau
Gaggenau không dùng một kích thước hố "chuẩn châu Âu" cho mọi dòng. Thay vào đó, mỗi họ máy — lò Series 400 bề thế, lò Series 200 phẳng mịn, tủ Vario Cooling 400 — mang ngôn ngữ lồi/chìm riêng và bộ ràng buộc thông gió riêng. Kiến trúc sư cần phân biệt ba lớp kích thước trước khi ký bản vẽ tủ:
- Hố kỹ thuật (niche) — khoang rỗng trong carcass tủ, nơi thân máy đặt vào; chiều sâu hố quyết định có đủ chỗ cho cáp điện, ống nước và khe tản nhiệt phía sau.
- Panel cửa tủ bếp — bề mặt hoàn thiện nhìn thấy; trên lò Series 400, mặt kính cửa lò lồi 47 mm so với mép hố tủ (proud mounting) — đây là chi tiết kiến trúc có chủ ý, không phải lỗi lắp đặt.
- Module rộng 60 cm và 76 cm là hai trục lắp đặt xuyên suốt dải lò và tủ lạnh Gaggenau. Khi ghép cạnh nhau, khe giữa hai thiết bị tối thiểu 10 mm (tương đương khoảng 3/8 inch trong tài liệu quốc tế). Hố tủ tiêu chuẩn tương ứng 600 mm hoặc 762 mm chiều rộng ngoài — bản lề cửa tủ bếp phải đặt ở phía ngoài cùng để cửa lò mở trọn góc.
Cửa tủ bếp che thiết bị cần cơ cấu chặn đóng khi lò đang nung hoặc quạt làm mát còn chạy — đây là yêu cầu an toàn ghi trong planning notes, không tùy chọn. Khi kết hợp lò với tủ lạnh Vario Cooling 400 đặt cạnh, bản vẽ phải kiểm tra góc mở cửa tủ lạnh không va cửa lò — hai hệ thống bản lề độc lập, va chạm chỉ thấy trên mặt cắt, không trên mặt bằng.
Thông Số Lắp Đặt Hệ Thống Lò Nướng (Series 200 Phẳng Mịn & Series 400 Bề Thế)

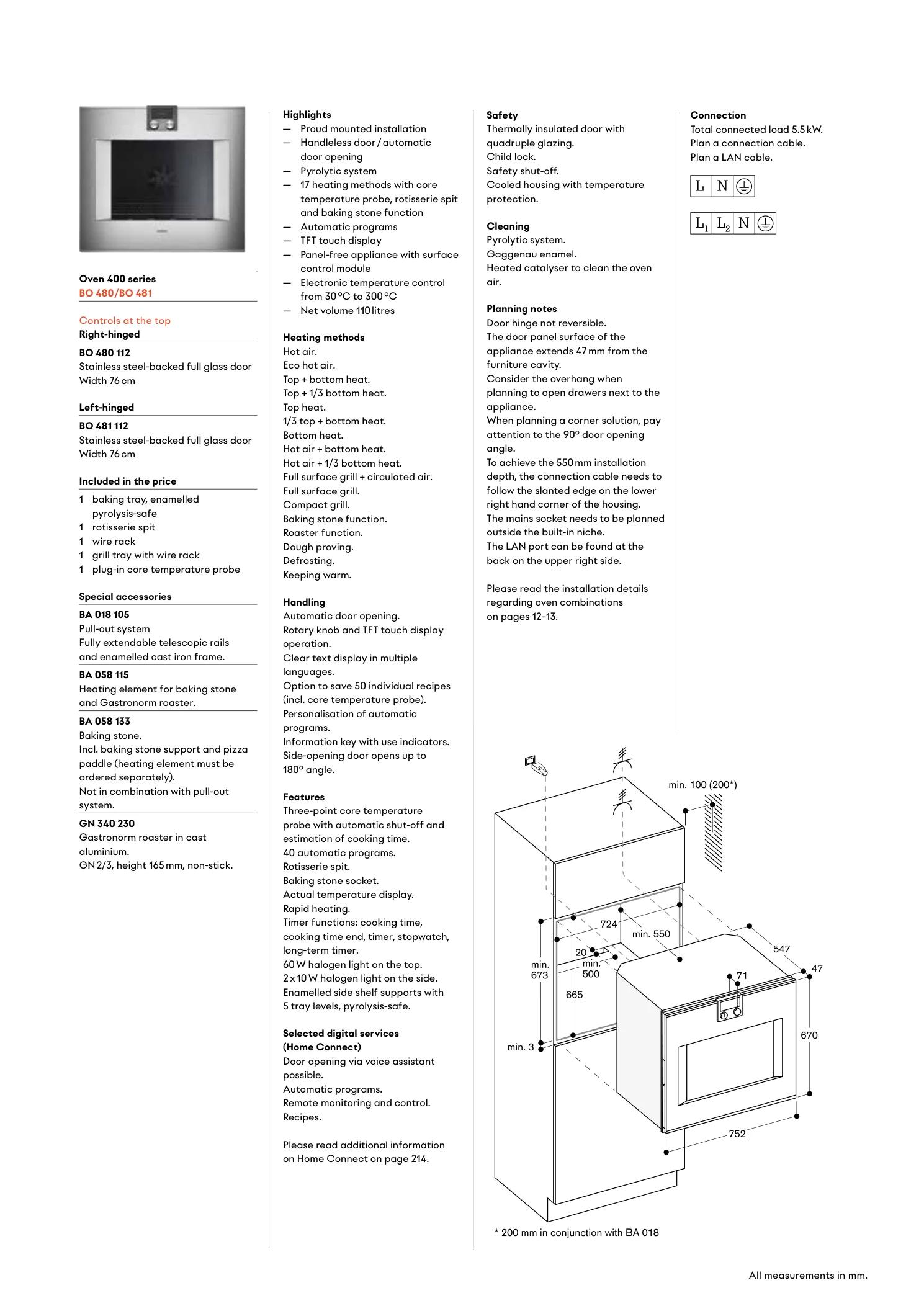

Lò nướng Gaggenau Series 400 (ví dụ BO 480 / BO 481, rộng 76 cm) lắp theo nguyên tắc proud mounting: bề mặt panel kính cửa lò nhô ra 47 mm so với mép trước hố tủ. Hố lắp tối thiểu 724 mm rộng × 673 mm cao × 550 mm sâu (đo theo thân máy, không tính độ lồi panel). Ổ cắm điện và cổng LAN đặt ngoài hố — cáp nguồn phải uốn theo mép xiên góc dưới-phải của vỏ máy để đạt chiều sâu 550 mm; không "đẩy" máy sát tường bỏ qua khe tản nhiệt.
Bản lề cửa lò Series 400 không đảo chiều — BO 480 (bản lề phải) và BO 481 (bản lề trái) là hai SKU riêng. Góc mở cửa chuẩn 90°; lắp góc tủ cần tính bán kính quét cửa. Phụ kiện giới hạn bản lề 92° (mã 00636455) cho phép khoảng cách tới tường chỉ 100 mm — hữu ích trong bếp hình chữ L chật.
Lò hấp kết hợp BS 484/485 và lò vi sóng kết hợp BM 484/485 (76 cm) có luồng khí khác lò nướng thuần: không khí vào ở cạnh cửa, hơi nóng và hơi nước thoát ở cạnh trên cửa. Không lắp thiết bị điện khác phía trên lò hấp BS. Nếu cạnh tủ bếp lồi quá 20 mm so với mép hố, cạnh panel phía trên BS phải chịu hơi nước (tương tự vùng phía trên máy rửa bát).
Gaggenau Series 200 — ngôn ngữ phẳng mịn, núm điều khiển trên cùng — dùng cùng logic thông gió nhưng khe cửa và khoảng hở cạnh khác Series 400. Lò 200 series (BOP 251, BSP 251…) hút khí mát ở cạnh trên và hai bên cửa, xả khí nóng ở cạnh dưới cửa. Khe tối thiểu phía trên cửa 47 mm, phía dưới 3 mm (tương đương 1/8 inch). Khi đặt cạnh nhau: 10 mm giữa hai khung máy.
- Tổ hợp dọc — lò + ngăn giữ ấm WS + ngăn hút chân không DV: cửa tất cả khối phải cùng phía bản lề; chiều cao tổng tính theo checklist combination chính thức.
- Lò đôi BX 480/481 (76 cm) — module điều khiển nằm giữa; hố rộng hơn lò đơn, cần bản vẽ tổ hợp riêng.
- Khoảng cách lò – bếp trên — khi lò lắp dưới bếp: tối thiểu 15 mm giữa đáy bếp và mép trên hố lò; áp dụng thêm planning notes của bếp (thông gió, ống gas/điện).
Giải Pháp Không Gian Cho Tủ Lạnh Tích Hợp Toàn Phần (Vario Cooling 400 Series)
Khác lò nướng, tủ lạnh Vario Cooling 400 Series đặt trực tiếp trên sàn trong hố kỹ thuật — không treo trên thanh đỡ như lò. Hố là khoang giữa hai dãy tủ bếp, có crown (đà ngang trên) và chân đế ổn định (stable plinth) chịu tải. Crown phải sâu tối thiểu 102 mm (đo từ mép trước thân máy), làm từ vật liệu đặc dày tối thiểu 16 mm — crown mỏng hoặc bằng MDF yếu sẽ rung khi mở cửa tủ lạnh đầy chai.

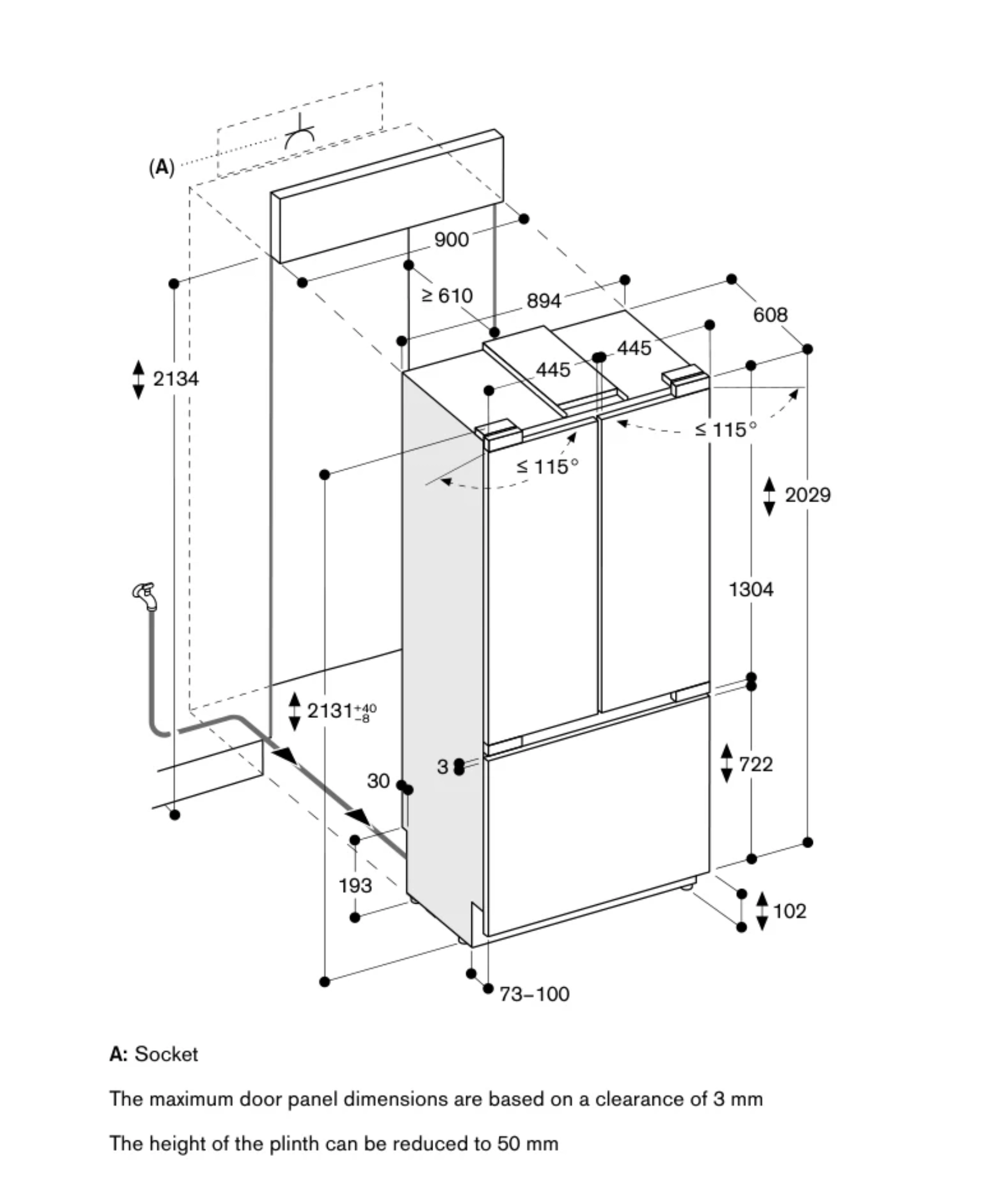

Tủ lạnh – tủ đông kết hợp RVY 497 (hố 90 cm, cao 213,4 cm): hố rộng 900 mm, cao 2134 mm, sâu ≥ 610 mm. Thân máy rộng 894 mm, cao 2125 mm (có thể chỉnh ±35/−13 mm). Hai cánh cửa trên + một ngăn đông kéo trượt toàn phần phía dưới. Góc mở cửa tối đa 115°; panel cửa tính với khe 3 mm mỗi phía. Chân đế (plinth) tiêu chuẩn 102 mm, có thể hạ tối 50 mm nếu tổng chiều cao phòng bếp thấp — phải ghi trên bản vẽ trước khi đặt carcass.
Tủ lạnh RB 492 / RY 492 (hố 91,4 cm): hố rộng 914 mm, cùng chiều cao 213,4 cm. Bản lề phẳng (flat hinge), cửa đảo chiều có thể (mặc định bản lề phải). Trọng lượng panel cửa tối đa 47 kg (cửa) và 10 kg (ngăn kéo) — đơn vị làm tủ phải xác nhận khóa bản lề chịu tải trước khi chọn cửa đá dày.
Hai tủ cạnh nhau (side-by-side): ví dụ RF 463 (61 cm) + RC 492 (76 cm) — tổng hố 1067 mm, sâu 610 mm. Crown và chân đế phải liên tục; vách ngăn giữa hai hố phải phẳng, thẳng suốt chiều sâu — Vario cooling buộc chặt vào carcass bên, vách cong sẽ truyền rung sang máy nén.
- Ống cấp nước — tủ có máy làm đá: áp suất 2–8 bar, vị trí ống ghi trên bản vẽ model (thường phía sau gần sàn).
- Ổ cắm điện (A) — đặt phía sau phía trên hố; không đặt trong hố chật cản luồng không khí.
- Phòng lắp đặt — khô, thông gió tốt; tránh ánh nắng trực tiếp và nguồn nhiệt liên tục (bếp, lò sưởi, cửa sổ hướng Nam).
Lưu Ý Kỹ Thuật Sống Còn: Hệ Thống Tản Nhiệt Và Cấp Thoát Nước Trong Thi Công
Tản nhiệt trên lò Gaggenau là chủ động: quạt làm mát chạy sau khi tắt lò cho đến khi buồng đạt nhiệt an toàn. Khe hở quanh cửa không phải chi tiết thẩm mỹ — đó là tiết diện gió bắt buộc. Che khe bằng silicon, ép panel quá sát, hoặc thiếu 10 mm giữa hai lò cạnh nhau đều dẫn đến báo lỗi, giảm tuổi thọ, hoặc nứt kính cửa.

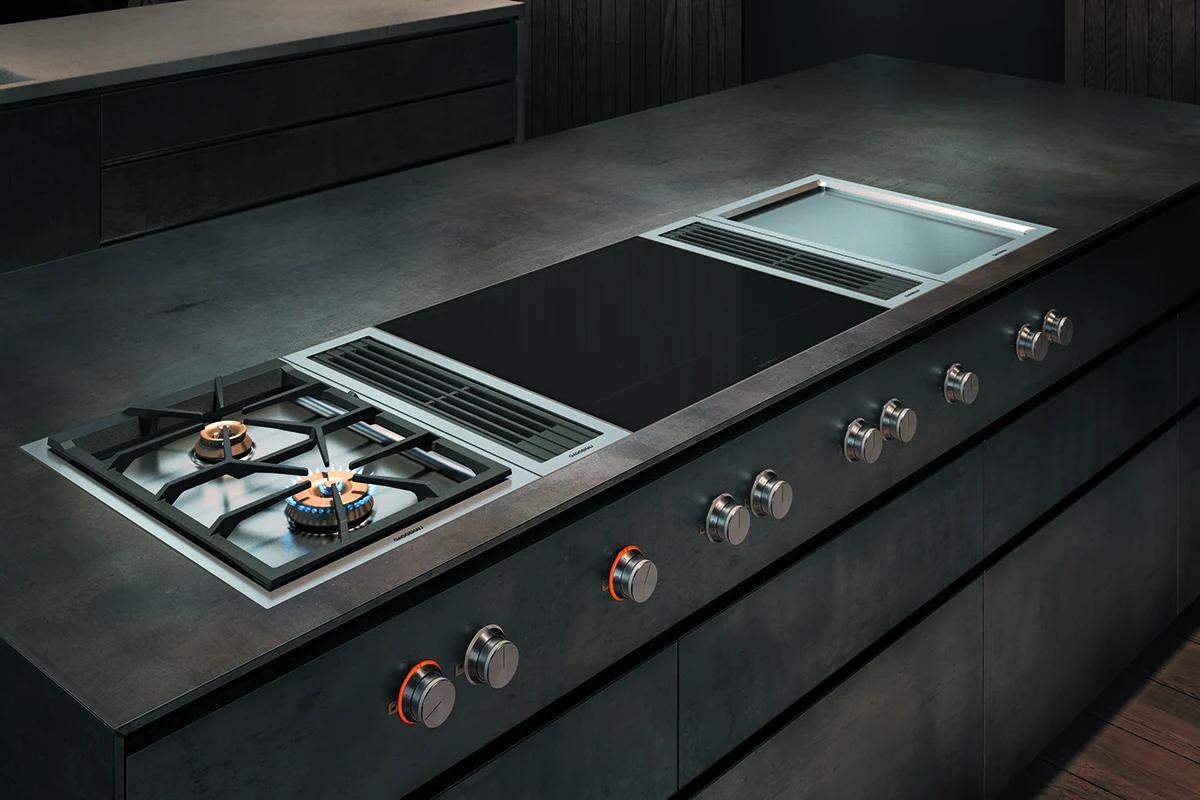

Hệ bếp Vario 400 — bếp từ, bếp gas, Teppan, vùng chiên — lắp âm mặt đá với khung inox viền. Khi kết hợp hút mùi âm bàn (Hệ thống thông gió hút xuống), mỗi module cần hố kỹ thuật riêng theo planning guide bếp: tiết diện gió vào/ra, khoảng cách tới tường và đế đá. Bếp từ + hút mùi CV492 đặt giữa hai vùng nấu là giải pháp cho đảo bếp không có hood trần — nhưng chỉ khả thi khi bản vẽ mặt cắt đảo đã dành hố dẫn khí xuống chân đế.
Cấp thoát nước liên quan trực tiếp tủ lạnh Vario 400 có máy làm đá và một số lò hấp BS: ống cấp nước lạnh, thoát ngưng tụ (nếu có), và ống thoát máy rửa bát không được chia sẻ chung hố kỹ thuật với cáp điện lò — planning notes yêu cầu tách đường ống và dây điện, ghi kích thước hố trên bản vẽ MEP trước khi đóng vách tủ.
- Chân đế bếp (plinth) — khe gió chân tủ tủ lạnh tối thiểu theo bản vẽ model; không bịt kín bằng váy gỗ kín khí.
- Mặt cắt ngang hố tủ lạnh — vách hai bên phẳng suốt chiều sâu; lồi lõm 2–3 mm đủ gây tiếng ồn máy nén khi máy vào chu kỳ Inverter.
- Bản lề tủ bếp che lò — nếu cửa tủ dày > 20 mm so với mép hố, phải đảm bảo tiếp cận cạnh dưới ngăn giữ ấm WS / ngăn hút chân không DV (Series 400).
- Checklist trước nghiệm thu: đo lại chiều sâu hố lò 550 mm và hố tủ 610 mm thực tế; kiểm tra khe 10 mm giữa thiết bị cạnh nhau; xác nhận độ lồi 47 mm panel lò Series 400 khớp mặt cắt tủ; chạy thử quạt làm mát lò và máy nén tủ lạnh đồng thời — nhiệt độ khe cửa không vượt ngưỡng planning notes.
Kết luận
Kích thước lắp đặt Gaggenau không phải phụ lục kỹ thuật đính kèm catalogue — đó là phần của thiết kế kiến trúc. Hố 550 mm cho lò, hố 2134 mm cho tủ Vario, khe 10 mm giữa module, crown 102 mm chịu lực, và Muldenlüftung trên đảo bếp đều quyết định liệu không gian bếp có đạt được sự liền mạch mà chủ nhà và kiến trúc sư đã phác thảo trên render hay không.
Le Phan Living cung cấp bản vẽ hố lắp đặt và tư vấn phối hợp MEP khi chủ nhà chọn lò nướng Gaggenau và hệ tủ lạnh Vario Cooling trong cùng một dãy âm tủ — để thi công một lần, đúng một lần.
Anna Lee là Chuyên gia Thương hiệu tại Le Phan Living, làm việc trực tiếp với kiến trúc sư và đơn vị thi công nội thất cao cấp về quy chuẩn lắp đặt thiết bị bếp âm tủ châu Âu tại Việt Nam.
